Buongiorno a tutti, qualcuno ha idea di dove trovare i manuali/schemi elettrici della G20? Mi servirebbe lo schema elettrico del cablaggio interno del volante, che ha codice 32308746684 nel mio caso, mi basterebbe sapere i 4 colori dei fili cosa fanno...

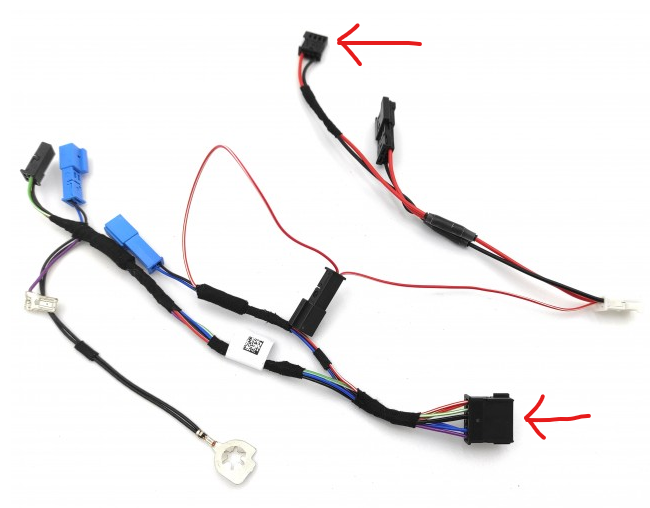

Questo è il cablaggio del mio volante, i connettori che vanno al piantone sono i due segnati con la freccia in rosso. A me servirebbe capire quale di questi fili è un 12V sotto chiave e la massa, presumo sia rosso e nero, però quelli sul connettore in alto sono un po' più grossi mentre quelli sul connettore in basso sono un bianco-rosso e nero e sono più piccoli di sezione L'immagine è qui: https://i.postimg.cc/LXJ2MLBR/Immagine-2022-07-12-175346.png non so perchè non la fa vedere
La foto intendevo dei cavi montati. Comunque si, quelli rossi sono 12v e quelli neri la massa. Il rosso e il nero che colleghi al A83*4B sono positivo e massa
Dove hai trovato quello schema? Ma i rossi grandi o i bianco-rosso? Che differenza c’è fra i due, sono sotto chiave?
Dovresti averne un paio solo rosso grandi che vengono dal fusibile 57. Di bianco/rosso non vedo niente. I cavi che trovo sui connettori nel disegno che ho messo prima: -Rosso -Nero -Blu -Bianco -Marrone con striscia rossa
Io ho nel connettore in basso: - bianco-rosso - bianco-verde - nero - blu - viola Di sezione piccola, sembrano fili per i segnali Mentre nel connettore in alto che va in A83*4B un rosso e un nero più grossi che sembrano di alimentazione. Quel sito a me dice che è chiuso da BMW AG Io devo collegarmi a un 12V sotto chiave però, quando spengo dopo un tot deve togliere corrente quindi dici di prenderlo dal connettore con i due fili rosso e nero più grossi e lasciare stare il connettore con i fili piccoli?
