Come si usano i led ed elettronica spicciola applicata

Il link del calcolo ... diciamo che va bene.
Per la tensione di alimentazione Supply Voltage se le utilizzerete in auto mettete 13.5V
Per la tensione dei led Voltage Drop Across LED se bianchi o blu mettete 3.3V
Per la corrente dei led Desired LED Current mettete un valore tra 15/20 mA

Per il numero dei led ... sappiate che se alimentati per l'utilizzo in auto di quelli bianchi o blu ne vanno al massimo 3, per quelli rossi ecc max 4



:wink::wink:

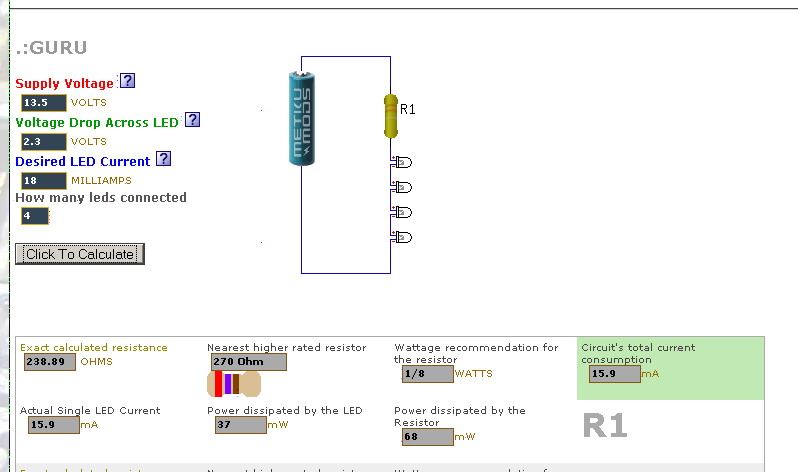

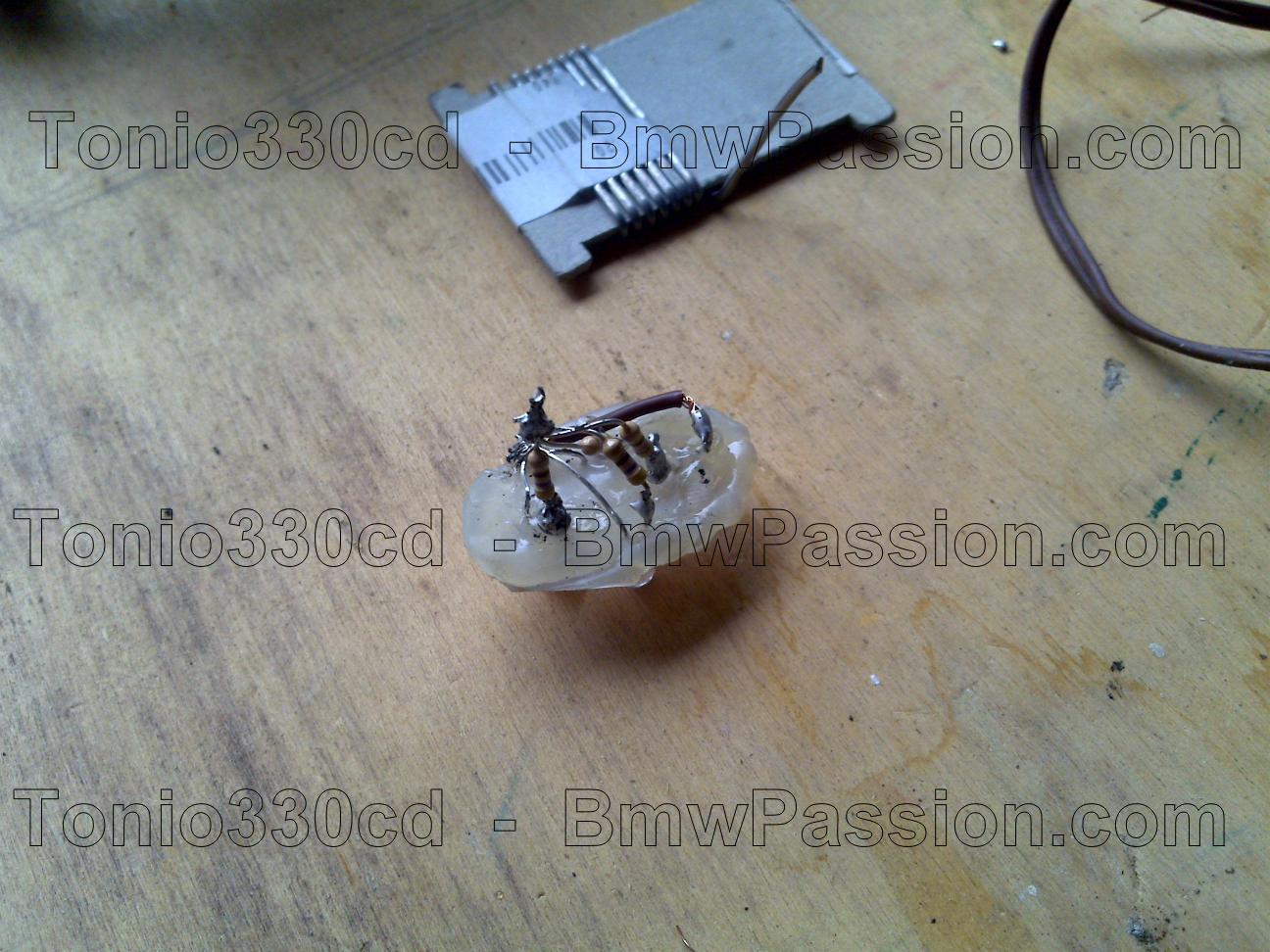

Per quattro led gialli messi in serie


Per due led gialli in serie



Perché non possono usare i led senza resistenza: entriamo nello zappato

Riporto qui una parte di discussione tra me e Angelo

I led, come dice lo stesso acronimo, sono dei diodi e come i diodi hanno una curva caratteristica.

Immettendo google le parole "datasheet led" tra i primi risultati ho trovato questo:


Quella che a noi in questo interessa è la curva "caratteristica" in alto a sinistra.



Questo grafico lega la tensione applicata ai capi del led con la corrente assorbita. Di norma i normali led si fanno lavorare a circa 20mA e ciò vuol dire che ai capi del led ci sono 2volt. Questo punto è chiamato "punto di lavoro" è dato dall'intersezione delle ascisse con l'ordinate ed evidenziato in rosso nel prossimo schema.



Ora facciamo un esempio, prendiamo sei led rossi (come quelli dei grafici su) e li poniamo in serie, teoricamente potremmo alimentarli direttamente a 12 volt e assorbiranno 20 mA, giusto?

Ma se alzassimo per un attimo la tensione ed invece di 12 volt mandiamo 13,8v. Facendo una semplice divisione ne viene che ad ogni led arrivano 2,3 volt. Che succede ora? Allunghiamo virtualmente il grafico ... l'ho fatto io per voi

Notiamo attraverso questo grafico la corrente assorbita se applichiamo 2,3volt.





Si ragazzi, il led assorbe quasi un ampere (1000 mA)!!!!.
Fate voi le conclusioni sulla sorte del led.

Spero di non essere stato troppo complesso ma ho desiderato entrare un attimino nello zappato


PS il grafico l'ho inventato io ma vi posso assicurare che nella realtà è ancor più critico :wink:



Ti ringrazio per il "pozzo"

Cmq, fai conto che hai danneggiato quei led bianchi messi in serie senza resistenza



Il tempo darà l'esito :wink: (speriamo non negativo)


Rimanendo in topic oggi è arrivato direttamente da HK il cluster da 48 led .
Fa una luce paurosa ma secondo me sono un po' sovralimentati



Non "litigate" vi accontento.

Ecco due fotine fatte con il tel

Questo è il cluster da 48 led, alimentato a 13,2 volt


.
Questo è un leddino da 3Watt (che alimento a 550mA e non a 20 )
.

.
Visione globale, quelli a destra sono led da 9'000mcd (vecchi) alimentati per via elettronica esattamente come tutta l'illuminazione del quadro (sto sperimentando per il light pack )
.

.
Inizino le danze , tengo a precisare che il cluster e il leddino da 3watt emettono luci omnidirezionale, i led classici da 5mm emettono luce direzionale con un angolo di circa 25°
.
Vari punti di vista.
.

.



Fanno poca luce?
